免维护吸湿器应用实例

产品背景及简介：

    变压器储油柜所连接的吸湿器如果对空气中水分滤除不彻底，极易造成油枕胶囊内水分的积聚，当储油柜胶囊发生渗油时会发生严重的设备故障。吸湿器内部填充有吸附剂硅胶，常在其中加入一部分变色硅胶，当变色硅胶由蓝色变为淡红色时，表明吸附剂硅胶已经受潮，必须更换或干燥。

    对变压器来说，更换吸湿器硅胶是一项经常性的维护工作，隔一定的时间就要对干燥剂进行目测，而且要经常更换失效的干燥剂，这些工作所花费的成本是很可观的，而且对更换后的废弃物如果处理不当，会进一步造成环境污染。

    金源公司开发的JY-MXS系列免维护吸湿器为解决上述问题提供了理想的解决方案：应用在线加热烘干再生原理，结合称重控制策略、定时控制策略实现吸湿器的免维护功能。该产品目前有三代产品，分别为单罐设计的陶瓷烧结网隔离空气式免维护吸湿器、左右双罐设计的陶瓷烧结网隔离空气式免维护吸湿器、以及上下双罐设计的油杯隔离空气式免维护吸湿器。

    该产品目前已获得2项发明专利、1项实用新型专利、1项软件著作权登记证书。分别为：

    1、一种免维护吸湿器及其控制方法（发明专利号：ZL201510378460.2）；

    2、一种双干燥室纵向排布的温控投切免维护吸湿器（发明专利号：ZL201610939126.4）；

    3、一种免维护吸湿器（实用新型专利号：201520464417.3）。

产品类型：

    1、陶瓷烧结网隔离空气式免维护吸湿器：不大于10kg硅胶重量，为单罐设计。当油枕吸进空气时，空气通过过滤网，进入吸湿器内部。过滤网对空气中的灰尘进行过滤，经过过滤后的空气流经干燥室，空气中的额水分被干燥剂充分吸收，达到干燥空气的目的。通过定时控制安装在干燥室内的加热元件进行烘干，烘干过程中所产生的水蒸气通过对流向四周扩散，通过金属网到达玻璃管，并在玻璃管上冷凝，冷凝水珠沿玻璃管流向安装在底部的金属法兰，并流向吸湿器，使吸湿器达到免维护的目的。

改造完成前后的对比照片：

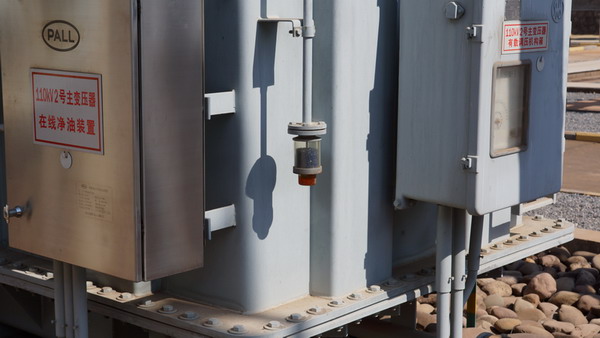

有载更换前照片

有载更换后照片

    2、陶瓷烧结网隔离空气式免维护吸湿器：大于10kg硅胶重量，为左右双罐横向并联设计，其工作原理与单罐式相同。

    3、油杯隔离空气式免维护吸湿器：仅有三个规格，为上下双罐设计。上罐为主罐，下罐为辅罐，正常使用时主罐和辅罐同时参与空气干燥，当硅胶吸湿饱和需要脱水再生时，主罐进入在线烘干模式，机械阀自动与系统隔离，辅罐仍为主设备提供正常呼吸服务，待主罐完全将硅胶还原后，主罐转为正常使用状态，辅罐进入在线烘干模式，自动切断与主设备呼吸通道的连接，直至硅胶完全还原，此架构做到了在线烘干与正常空气干燥并行工作。另外，该型号吸湿器加装了油杯，可通过油杯直观地体现变压器的呼吸状态。

改造完成后的照片：
